В этом разделе приведены требования по установке и настройке адаптера Multiport модели 2 (ISA), многопротокольного адаптера с 2 портами (PCI) и адаптера ARTIC960HX PCI.
Драйвер адаптера Multiport модели 2 (MM2) - это компонент подсистемы связи и ввода-вывода. Он обеспечивает поддержку адаптера Multiport Model 2 с быстродействием до 64 Кбит/с. Необходимо использовать модемы, поддерживающие синхронизацию, так как возможна только внешняя синхронизация.
Работа с драйвером адаптера ARTIC960HX PCI осуществляется с помощью следующих компонентов:
Для работы с этими компонентами применяется специальный файл mpqi, с помощью которого можно получить доступ к адаптеру Multiport Model 2 через драйвер устройства Multiport Model 2. Специальный файл mpqi находится в каталоге /dev.
Примечание: Символ i в имени mpqi задает экземпляр драйвера устройства, например, mpq0.
Драйвер устройства Multiport Model 2 позволяет устанавливать соединение с удаленными хостами через адаптер Multiport Model 2 или напрямую по выделенной или коммутируемой линии линии (см. рис. "Соединение с хостами по коммутируемой линии"). Драйвер адаптера может работать как шлюз между средой рабочей группы и средствами удаленной обработки данных.

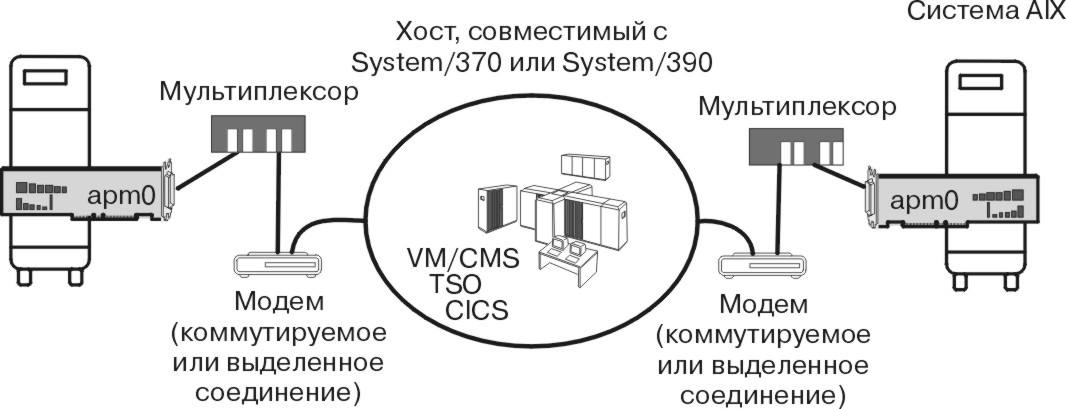

Рис. 6-1. Соединения между хостами по коммутируемым контурам. Данный пример иллюстрирует возможность подключения системы к хосту с помощью коммутируемых модемов.
Прямое соединение с системой AIX с помощью адаптера Multiport Model 2 можно установить в глобальной сети с помощью коммутируемого соединения (см. рис. "Коммутируемые соединения" нуль-модема (см. "Выделенное соединение через нуль-модем") или с помощью выделенной линии (см. рис. "Соединение по выделенной линии").

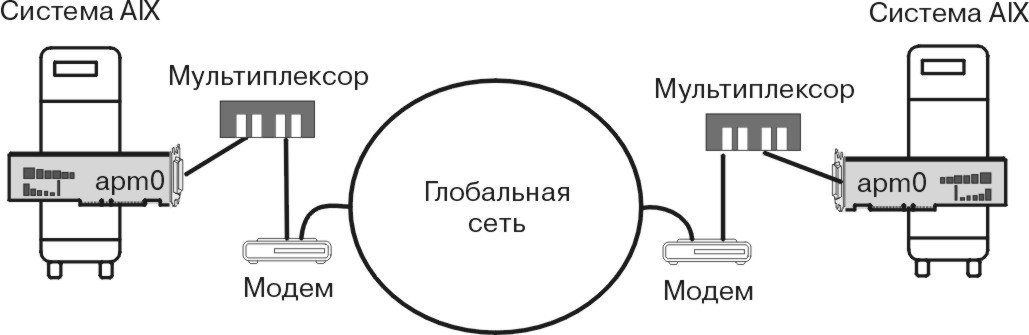

Рис. 6-2. Коммутируемые соединения через коммутируемые модемы. Данный пример иллюстрирует возможность подключения системы к глобальной сети с помощью коммутируемых модемов.

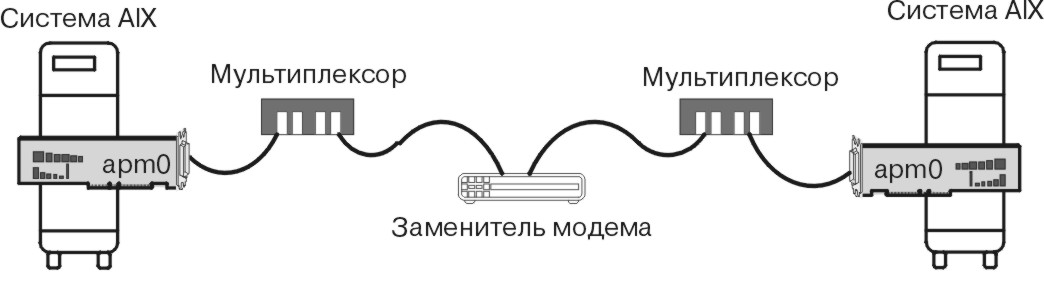

Рис. 6-3. Выделенные соединения через нуль-модем. Данный пример иллюстрирует возможность выделенного подключения с помощью нуль-модема.

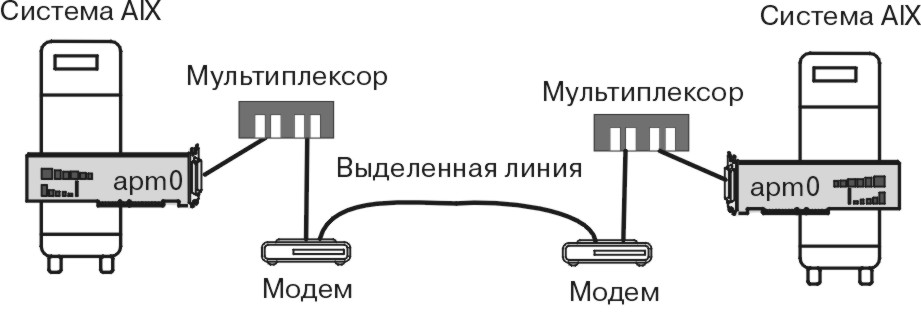

Рис. 6-4. Выделенное соединение по выделенной линии. Данный пример иллюстрирует возможность прямого соединения систем с помощью выделенной линии между двумя модемами.
Ниже описаны действия по
настройке адаптера Multiport модели 2.
| Задачи настройки адаптера Multiport Model 2 | |||
|---|---|---|---|
| Процедура | Команда быстрого доступа из SMIT | Команда или имя файла | Среда управления Web-администратора системы3 |
| Добавить адаптер Multiport Model 21 | smit makmm2 | mkdev2 |
|
| Показать список всех адаптеров Multiport Model 2 | smit lsmm2 | lsdev2 |
|
| Изменить/Показать адаптер Multiport Model 2 | smit chgmm2 | chdev2 |
|
| Настроить заданный адаптер Multiport Model 2 | smit cfgmm2 | mkdev2 |
|
| Управлять драйверами адаптеров Multiport Model 2 | smit mm2isa_dd |
|
|
| Создать отчет об ошибках | smit errpt |
|
|
| Выполнить трассировку адаптера Multiport Model 2 | smit mm2trace |
|
|
| Удалить адаптер Multiport Model 2 | smit rmvmm2 | rmdev2 |
|
| Управлять службами DLC | smit mpaserv |
|
|
| Добавить пользовательские приложения | smit mm2apps |
|
|
Примечания:
- Информация о добавлении портов приведена в разделе "Настройка адаптеров Multiport/2 и Portmaster.
- Более подробное описание опций командной строки для команд mkdev, lsdev, chdev и rmdev приведено в книге AIX 5L Version 5.1 Commands Reference.
- Данные задачи нельзя выполнить с помощью среды управления Web-администратора системы.
В следующих разделах содержится информация о классах и атрибутах объектов адаптера Multiport модели 2.
Класс объектов
Предопределенные устройства (PdDv) включает записи для всех
известных типов устройств, поддерживаемых системой. Эти данные
изменяются только при добавлении нового устройства. В следующих
таблицах приведены сведения об адаптере Multiport Model 2.
| Тип устройства: | portmaster |
| Класс устройства: | адаптер |
| Подкласс устройства: | isa |
| Уникальный тип: | /adapter/isa/portmaster |
| Префикс: | apm |
| Флаг | Значение |
| Базовое устройство | нет |
| Основные сведения о продукте (VPD) | нет |
| Возможность обнаружения | да |
| Состояние изменения | при определении устройства установлено значение НОВОЕ |
| Расширение шины | нет |
| Полностью заменяемый блок (FRU) | да |
Объектный класс
Предопределенное соединение (PdCn) содержит информацию о
соединениях и зависимости устройств. В следующей таблице приведены
сведения о предопределенных соединениях адаптера Multiport Model 2.
| Расположение соединения: | 0 |
| Уникальный тип: | /adapter/isa/portmaster |
| Ключ соединения: | portmaster |
Класс Предопределенные
атрибуты (PdAt) включает записи обо всех атрибутах устройства в
дополнение к тем, что определены в классе Предопределенные
устройства. В информацию об объекте PdAt для адаптера
Multiport Model 2 входят следующие определения:
| Атрибут | Описание | Возможные значения |
| bus_intr_lvl | Аппаратное прерывание ISA | 3,4,7,9,10,11,12 |
| bus_io_addr | Адрес ввода-вывода шины | 0x2A0-0x3EA0 с шагом 0x400 |
| bus_mem_addr | Адрес памяти шины | 0xC0000-0xDE0000 с шагом 0x200 |
| window_size | Размер окна | 0x2000 (неизменяемый) |
| intr_priority | Приоритет прерывания | 2 (неизменяемый) |
Примечание: В настоящее время поддерживается только адаптер Selectable Multiport модели 2 с 4 портами.
Драйвер адаптера Multiport модели 2 поддерживает управление питанием (PM). PM - это технология, позволяющая программным и аппаратным средствам сокращать потребление электроэнергии. Как правило, PM играет важную роль только в медленных моделях, например, в портативных компьютерах и в системах, работающих от батарей.
Если управление питанием включено, то при выполнении одного из перечисленных ниже условий система переходит в энергосберегающий режим:
Возможны следующие состояния PM:
Переход в каждое следующее состояние приводит к сокращению потребления электроэнергии различными компонентами системы.
Подробная информация о настройке и работе функции управления питанием приведена в главе "Using Power Management" книги AIX 5L Version 5.1 System Management Guide: Operating System and Devices.
Перевод системы в режим останова, бездействия или отключения приводит к нарушению электропитания адаптеров и к прерыванию всех сетевых соединений. Практически это можно рассматривать как прерывание физического соединения (отсоединение кабелей), так как происходит потеря сигнала на физическом уровне. Будет сгенерирована ошибка готовности данных (DSR). Прежде чем переводить систему в режим останова, бездействия или отключения, необходимо завершить все приложения, в которых открыт драйвер устройства.
При восстановлении подачи питания все ранее настроенные порты возвращаются в состояние доступен. В этот момент можно заново запустить все приложения, в которых использовались соответствующие соединения.
Драйвер многопротокольного адаптера с 2 портами для сетей с высокоуровневым управлением передачей данных (HDLC) - это компонент подсистемы связи и ввода-вывода. Он обеспечивает поддержку HDLC с помощью многопротокольного адаптера с 2 портами с быстродействием до 64 Кбит/с.
Для работа с драйвером многопротокольного адаптера с двумя портами в сетях HDLC используются следующие компоненты:
Примечание: Для работы с этими компонентами требуется специальный файл mpqn, с помощью которого можно получить доступ к драйверу многопротокольного адаптера HDLC с 2 портами через подсистему эмуляции драйвера SDLC COMIO. Эта подсистема должна быть установлена и настроена для каждого устройства в сети HDLC.
Приведенная ниже таблица содержит
сведения по настройке многопротокольного адаптера с 2 портами.
| Задачи настройки многопротокольного адаптера с 2 портами | ||
|---|---|---|
| Процедура | Команда быстрого доступа из SMIT | Среда управления Web-администратора системы1 |
| Добавить драйвер устройства к адаптеру | smit mkhdlcdpmpdd |
|
| Изменить конфигурацию драйвера устройства для адаптера | smit chhdlcdpmpdd |
|
| Удалить драйвер устройства для адаптера | smit rmhdlcdpmpdd |
|
| Сделать доступным заданный драйвер устройства | smit cfghdlcdpmpdd |
|
| Добавить средство эмуляции SDLC COMIO для адаптера | smit mksdlcsciedd |
|
| Изменить конфигурацию средства эмуляции SDLC COMIO для адаптера | smit chsdlcsciedd |
|
| Удалить средство эмуляции SDLC COMIO для адаптера | smit rmsdlcsciedd |
|
| Сделать доступным заданное средство эмуляции SDLC COMIO | smit cfgsdlcsciedd |
|
Примечание:
- Данные задачи нельзя выполнить с помощью среды управления Web-администратора системы.
Средство эмуляции драйвера MPQP COMIO адаптера ARTIC960HX PCI - это компонент подсистемы связи и ввода-вывода. Он обеспечивает поддержку адаптера ARTIC960HX PCI с быстродействием до 2 Мбит/с. Необходимо использовать модемы, поддерживающие синхронизацию, так как возможна только внешняя синхронизация.
Работа с драйвером адаптера ARTIC960HX PCI осуществляется с помощью следующих компонентов:
Для работы с этими компонентами требуется специальный файл mpqx, с помощью которого можно получить доступ к адаптеру ARTIC960HX PCI через драйвер эмуляции MPQP COMIO. Этот драйвер должен быть установлен и настроен для каждого порта адаптера ARTIC960HX PCI. Специальный файл mpqx находится в каталоге /dev.
Примечание: Символ x в имени mpqx задает экземпляр драйвера устройства, например, mpq0.
Драйвер эмуляции MPQP COMIO позволяет устанавливать соединение с удаленными хостами через адаптер ARTIC960HX или напрямую по выделенной линии. Драйвер адаптера может работать как шлюз между средой рабочей группы и средствами удаленной обработки данных.
Приведенная ниже таблица содержит сведения по настройке драйвера эмуляции
MPQP COMIO для адаптера ARTIC960HX PCI.
| Задачи настройки драйвера эмуляции MPQP COMIO | ||
|---|---|---|
| Процедура | Команда быстрого доступа из SMIT | Среда управления Web-администратора системы1 |
| Добавить драйвер устройства | smit mktsdd |
|
| Изменить конфигурацию драйвера эмуляции MPQP COMIO | smit chtsdd |
|
| Удалить драйвер устройства | smit rmtsdd |
|
| Настроить заданный драйвер устройства | smit cfgtsdd |
|
| Добавить порт | smit mktsdports |
|
| Изменить конфигурацию порта эмуляции MPQP COMIO | smit chtsdports |
|
| Удалить порт | smit rmtsdports |
|
| Настроить заданный порт | smit cfgtsdports |
|
| Выполнить трассировку драйвера эмуляции MPQP COMIO | smit trace_link |
|
Примечание:
- Данные задачи нельзя выполнить с помощью среды управления Web-администратора системы.
